| 繞線接法 | Winding Type | Star |
| 霍爾角度 | Hall effect angle | 120° Electrical angle |
| 絕緣等級 | Insulation Class | B |
| 環境溫度 | Ambient Temperature | -20℃~+50℃ |
| 絕緣電阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 絕緣強度 | Dielectric Strength | 600VAC 1 minute |
| 最大徑向負荷 | Max Radial Force | 220N(10mm from front flange) |
| 最大軸向負荷 | Max Axial Force | 60N |
|
電機 型號 |
極數 | 相數 |
額定 電壓 (VDC) |
額定 轉矩 (N.M) |
額定 轉速 (RPM) |
額定 電流 (Amps) |
輸出 功率 (Watts) |
峰值 轉矩 (N.M) |
峰值 電流 (Amps) |
力矩 常數 (N.M/Amps) |
反電 勢常數 (V/kRPM) |
機身 高度 (mm) |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86BLF01 | 8 | 3 | 48 | 1.40 | 3000 | 12.17 | 439 | 4.20 | 36.5 | 0.115 | 12.0 | 94.0 | 2.99 |
| 86BLF02A | 8 | 3 | 48 | 1.05 | 3000 | 8.67 | 329 | 3.15 | 26.0 | 0.121 | 12.6 | 80.5 | 2.44 |
| 86BLF03 | 8 | 3 | 48 | 0.70 | 3000 | 5.33 | 220 | 2.10 | 16.0 | 0.130 | 13.7 | 67.0 | 1.78 |

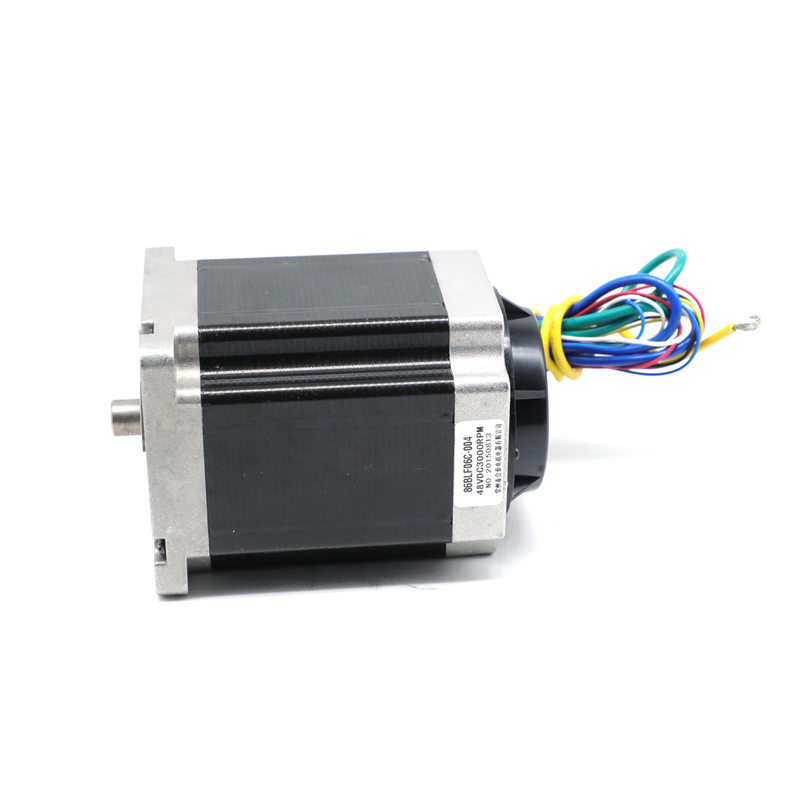

| 86BLF06C | 8 | 3 | 48 | 1.80 | 3000 | 16.33 | 565 | 5.40 | 49.0 | 0.110 | 12.0 | 107.5 | 3.39 |
| 86BLF07 | 8 | 3 | 48 | 2.10 | 3000 | 19.67 | 660 | 6.30 | 59.0 | 0.106 | 11.2 | 124.0 | 4.07 |
*以上僅為代表產品，派生產品可按客戶需求定制。
